前言

SVG对不少前端来说就是一个熟悉的陌生人，此篇博客是我学习完SVG后做的一个小总结，帮助我快速回忆SVG相关内容。

它不能帮你精通 SVG，但是可以帮你快速了解SVG的一些核心内容，不会迷失在一些细枝末节的设定中，让你对 SVG 有一个大概的认识。

基础

SVG，全名 Scalable Vector Graphics，是可缩放的矢量图形，可以随意放大缩小并且不失真，最重要的是体积也很小。

SVG 是一种XML语言，由 svg 根元素和一些基本形状元素构成，另外还有一个 g 元素将基本形状元素编组，支持渐变、旋转、动画、滤镜等效果，且能与 js 进行交互。

通常我们使用的 SVG 指的是 SVG1.1,而不是 SVG2.0，因为它的浏览器支持度不够。

我们先给出一个 MDN 上的简单示例：

<svg version="1.1" baseProfile="full" width="300" height="200" xmlns="http://www.w3.org/2000/svg">
    <rect width="100%" height="100%" fill="red" />
    <circle cx="150" cy="100" r="80" fill="green" />
    <text x="150" y="125" font-size="60" text-anchor="middle" fill="white">SVG</text>
</svg>

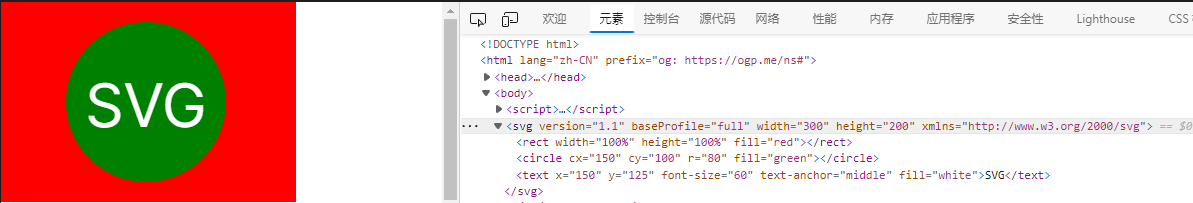

效果是：

5 分钟速通 SVG

svg 根元素上的这些除了宽高算是固定格式，下面的三个元素分别是矩形，圆和文字，每个元素上都有坐标定位，上面有些属性用来改变它的位置、大小和填充颜色。

svg 的基本图形元素有：

* rect 矩形
* circle 圆形
* ellipse 椭圆
* line 直线
* polyline 折线
* polygon 多边形
* path 路径

知道有这么多元素就行了，具体属性看相关文档，不用细究。

前 6 种元素全部可以用 path 实现，但是为了语义化容易读懂，可以尽量用前 6 种。

现在着重讲一下 path。

路径 path

path 是 svg 基础形状中最强大的一个，可以很容易绘制直线，曲线，弧线。

先给个示例：

<svg width="100px" height="100px" version="1.1" xmlns="http://www.w3.org/2000/svg">
    <path d="M 10 10 H 90 V 90 H 10 L 10 10" fill="transparent" stroke="black"/>
</svg>

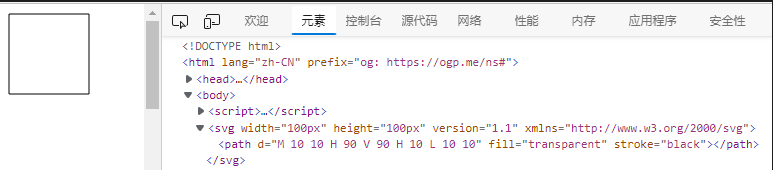

效果是：

5 分钟速通 SVG

示例中的 path 元素上，fill 和 stroke 对前端来说应该容易理解，就是填充和线条颜色，但它定义形状的核心属性d看起来就很容易让人眼前一懵。

d表示一系列的路径命令，而SVG的六种路径命令类型如下：

移动到：M、m
画线至：L、l、H、h、V、v
三次方贝塞尔曲线：C、c、S、s
二次方贝塞尔曲线：Q、q、T、t
椭圆曲线：A、a
封闭路径：Z、z

操作就是使用移动命令移动到指定的点，然后使用剩下的几个路径来绘制线条。

然后我们解析一下上方的SVG例子：

使用移动命令 M 10 10 将画笔移动到横坐标 10，纵坐标 10 的位置
使用画线命令 H 90 向右横向绘制一条直线，这条直线的纵坐标不变，横坐标终点是 90，此时画笔的位置到了横坐标 90，纵坐标 10 的位置
再使用画线命令 V 90 向下纵向绘制一条直线，这条直线的横坐标不变，纵坐标重点为 90，此时画笔的位置到了横坐标 90，纵坐标 90 的位置
最后使用画线命令 L 10 10 ，从当前坐标位置绘制一条到横坐标 10，纵坐标 10 的直线。

最后我们得到的结果就是一个位于横坐标 10、纵坐标 10 位置的宽为 80 的正方形。

最后得提一下封闭路径 Z 这个特殊命令，它没有参数，作用是从当前路径绘制一条直线到路径的第一个点。

渐变和文字

渐变元素

linearGradient 线性渐变
radialGradient 径向渐变

用到自己看文档，了解有这么个东西就行了。

文字 text 元素同理。

g 分组

元素g是用来组合对象的容器。添加到g元素的属性会被其所有的子元素继承。

也就是说你可以使用该元素对一批形状进行批量的上色和变换操作。

上个例子：

<svg width="100%" height="100%" viewBox="0 0 95 50"
    xmlns="http://www.w3.org/2000/svg">
    <g stroke="green" fill="white" stroke-width="5">
        <circle cx="25" cy="25" r="15" />
        <circle cx="40" cy="25" r="15" />
        <circle cx="55" cy="25" r="15" />
        <circle cx="70" cy="25" r="15" />
    </g>
</svg>

patterns 图案

先来一个使用示例：

<svg width="200" height="200" xmlns="http://www.w3.org/2000/svg" version="1.1">
    <defs>
        <linearGradient id="Gradient1">
            <stop offset="5%" stop-color="white"/>
            <stop offset="95%" stop-color="blue"/>
        </linearGradient>
        <linearGradient id="Gradient2" x1="0" x2="0" y1="0" y2="1">
            <stop offset="5%" stop-color="red"/>
            <stop offset="95%" stop-color="orange"/>
        </linearGradient>
        <pattern id="Pattern" x="0" y="0" width=".25" height=".25">
            <rect x="0" y="0" width="50" height="50" fill="skyblue"/>
            <rect x="0" y="0" width="25" height="25" fill="url(#Gradient2)"/>
            <circle cx="25" cy="25" r="20" fill="url(#Gradient1)" fill-opacity="0.5"/>
        </pattern>
    </defs>
    <rect fill="url(#Pattern)" stroke="black" x="0" y="0" width="200" height="200"/>
</svg>

注意看，渐变元素和图案元素都需要放在 defs 元素内，相当于一个定义，然后实际使用的时候用 fill 属性。

patterns 元素可以认为是对多个图形元素的一个封装，主要是为了进行复用。

其他功能

还有一些其他功能，如：

属性 transform ，类同与同名 CSS 属性，进行位移，缩放，旋转
属性 fill 和 stroke，填充和边框
裁剪元素 clipPath，遮罩元素 mask ，同样放在 defs 元素中
滤镜元素 filter

这些功能不影响大多数情况的使用，用到了直接查文档即可。

SVG 动画的话 IE11 不支持，保险起见可以不用，不过还是列出来一下，它们一般都是被嵌套在形状元素中来使用：

animate 元素定义一个元素的某个属性如何踩着时点改变
animateMotion 元素定义了一个元素如何沿着运动路径进行移动，很像 path
animateTransform 元素控制动画的转换、缩放、旋转或斜切。

至于其他的什么字体之类细枝末节的东西略过吧，平常如果涉及到这类处理我们可能就用 svg 图片了，而不是直接使用 svg。

总结

5 分钟速通 SVG 完毕，相信你已经对 SVG 有了一个稍微全面一点的了解。

通不通无所谓，你就说快不快吧。
